MDZ 300 – montážna doska, 120x120x300 mm

Popis

Materiál:

samozhášavý polypropylén

Použitie a výhody:

• pre montáž vonkajších svetiel, pohybových čidiel, kamier, zásuviek 400V a pod.
• montáž bez tepelných mostov
• nosnosť max. 4 kg
• krabica je pevne zakotvená do nosného podkladu
• typ MDZ 300 pre hrúbky izolantu 50-300 mm

Návod na použitie:

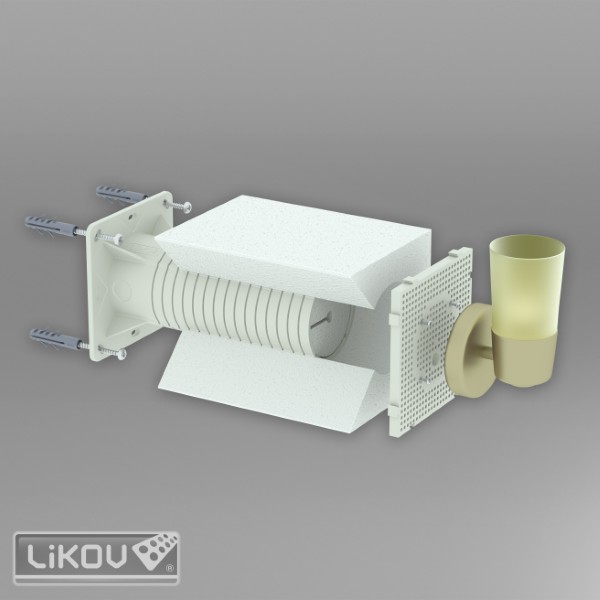

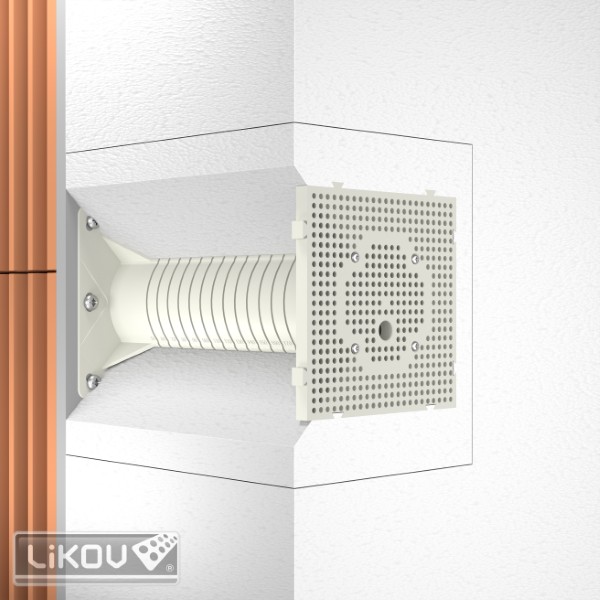

Pred montážou je nutné zrezať nosič vrátane priloženej izolácie na potrebnú dĺžku podľa hrúbky izolačnej vrstvy. Nosič sa pripevní k stene pomocou priložených hmoždiniek podľa typu muriva a skrutiek. Pri montáži zásuvky 400 V sa odporúča pripevnenie nosiča pomocou chemických kotiev. Nosičom sa pretiahne kábel a vloží skrátená izolácia. Pomocou 4 priložených skrutiek sa k nosiču pripevní krabica prípadne doska, na ktoré sa vykoná finálna montáž. Pre montážnu dosku sú vhodné skrutky s priemerom 4 až 5 mm. Podrobný návod na inštaláciu je súčasťou balenia. Do krabice je povolené inštalovať iba prístroje s krytím zodpovedajúcim prostrediu použitia. Videonávod je k dispozícii na stránkach https://likov.sk/media.

Aplikačné video: https://likov.sk/media/mdz

Balenie, skladovanie a transport:

Balené jednotlivo v papierovej škatuli. Skladujte na suchom, krytom mieste pri teplotách + 5 °C ~ + 40 °C.

Certifikácia a značky:

Výrobok nepodlieha povinnej certifikácii podľa zákona 22/1997 Zb. v platnom znení.

Technické údaje:

• Menovité napätie Un < 400 V
• Menovitý prúd In < 16 A
• Teplotná odolnosť, rozsah použitia -25 až +60 °C
• Skúška horúcou slučkou 850 °C
• Šírka x výška x hĺbka 120 mm x 120 mm x 200 mm
